1.客戶需求說明：
通過有線方式采集現場的溫度傳感器的數據并上傳到智能主機，智能主機通過無線把數據傳給XL97網關終端，同時在終端顯示屏上顯示數據。
l 每臺智能溫度傳感器溫度量程：-200~100℃；擁有防爆外殼，具備聲光報警功能；有觀察窗實時查看溫度值。
l 顯示屏可實時查看各監測點的溫度值，可設置數據的上下限，數據超限時報警，數據存儲不少于30天。
2.監控系統簡述：
我司低溫檢測監測系統，選用XL97網關終端。通過采用RS485線的方式將各監測點的數據傳輸至XL80智能主機，智能主機再通過ETHERNET方式將數據上傳至XL97網關終端，網關終端將傳來的數據進行分析處理后，直觀的將監測點的實時溫度值顯示出來。

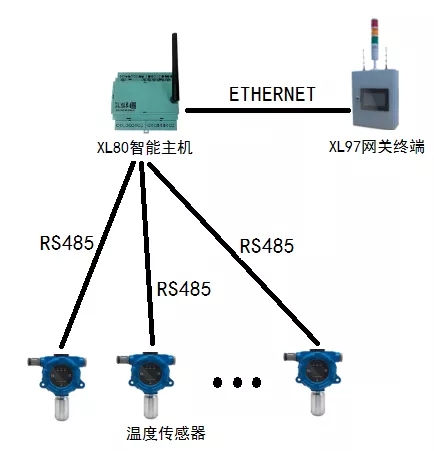

3.系統結構圖及圖形界面：

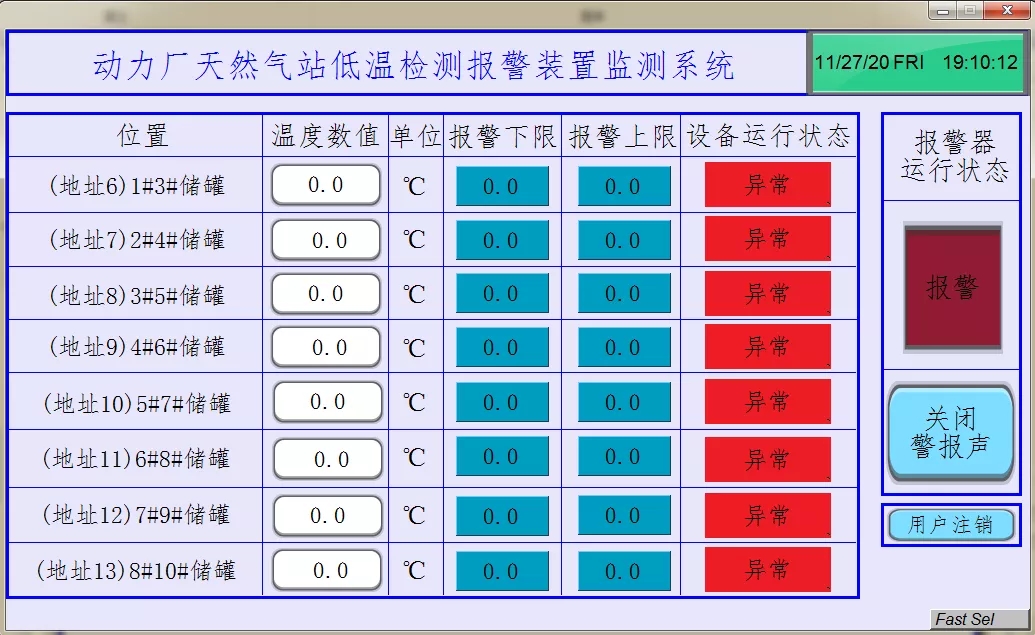

低溫檢測監測系統界面主界面

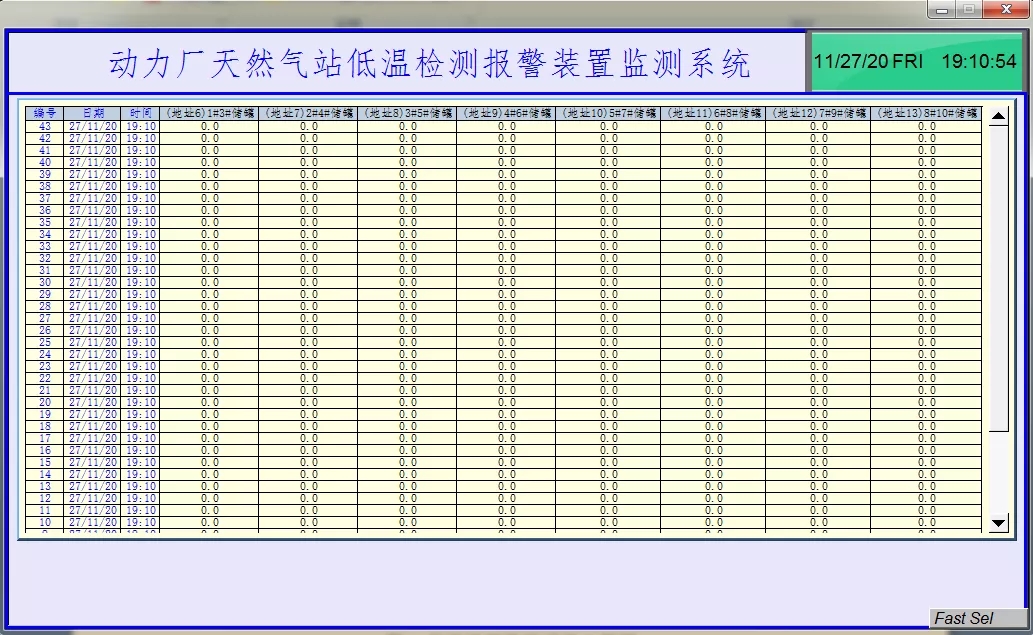

低溫檢測監測系統報表界面

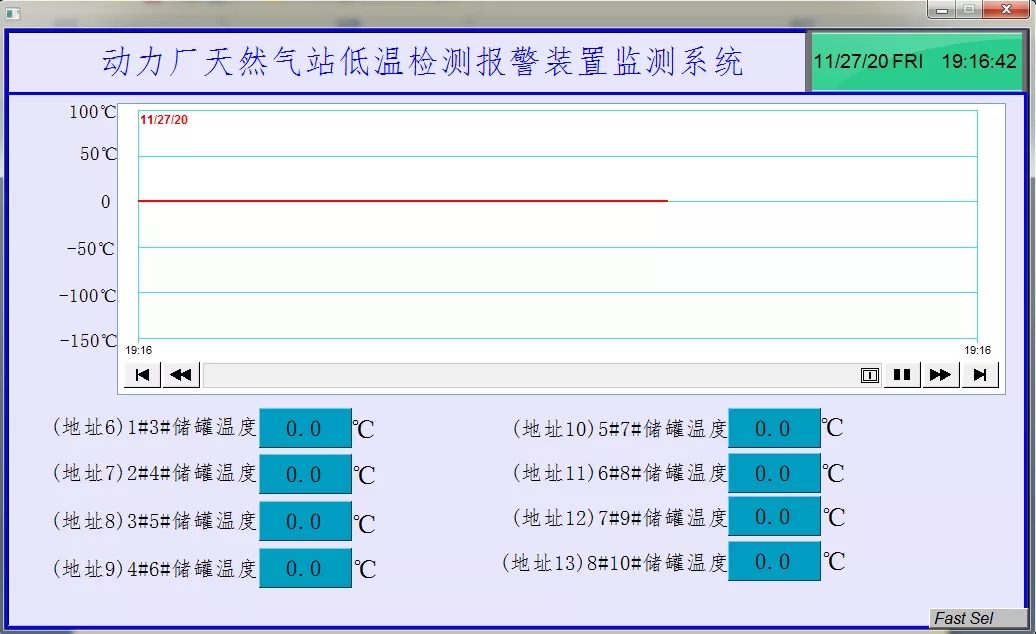

低溫檢測監測系統曲線界面
